产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 黑 | 非标or UL | 20276 | 30V | FT2/VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -15~+80 | 200 | - | 4D | 0 | 0 |
产品详情
主要特性 |
· 取得美国UL758认证 · 采用5、6类绞合导体 · 适合于非运动场合的电线布线场合 · Rohs环保对应 |

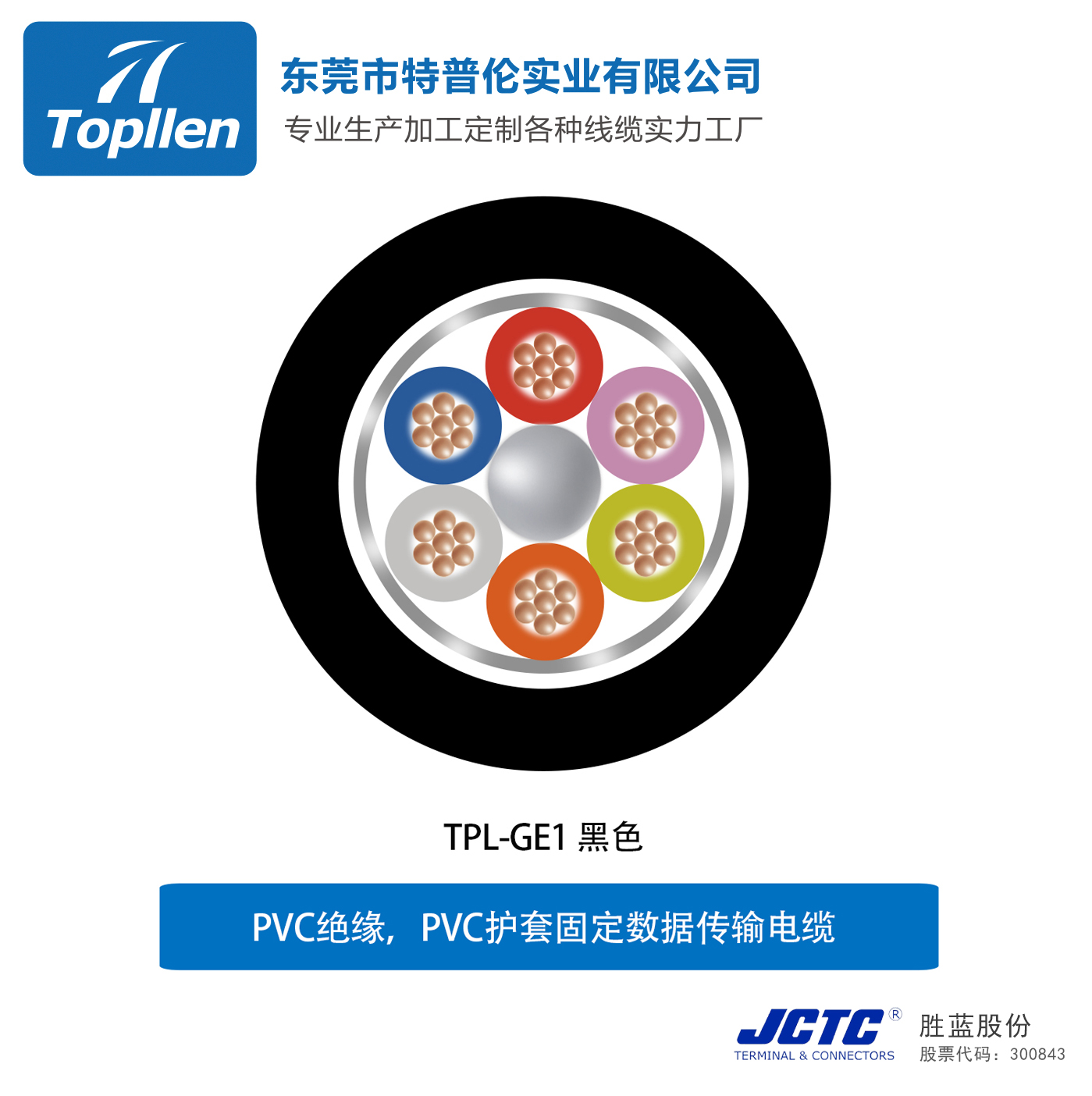

电缆结构 |
· 采用5、6类多股绞合导体 · PVC阻燃绝缘 · 每两根芯线以短节距对绞，再将所有对绞线以短节距围 绕高强度中心线绞合在一起 · 无纺布绕包 · 黑色PVC阻燃护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★ | ★★ | ★★ | ★ | ★★ | ★ | ★★ | ★ | ★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| GE001 | 2C | 0.14 | 3.0 | 12 | 3.6 | 132.6 |
| GE002 | 3C | 3.2 | 15 | 3.0 | 132.6 | |
| GE003 | 4C | 3.4 | 19 | 2.7 | 132.6 | |
| GE004 | 5C | 3.7 | 21 | 2.5 | 132.6 | |
| GE005 | 6C | 4.0 | 25 | 2.4 | 132.6 | |
| GE006 | 8C | 4.2 | 31 | 2.1 | 132.6 | |
| GE007 | 10C | 5.0 | 38 | 2.1 | 132.6 | |
| GE008 | 12C | 5.3 | 45 | 1.9 | 132.6 | |
| GE009 | 20C | 6.5 | 71 | 1.6 | 132.6 | |
| GE010 | 25C | 7.1 | 85 | 1.5 | 132.6 | |
| GE011 | 2C |
0.2 | 3.3 | 16 | 4.7 | 84.4 |
| GE012 | 3C | 3.5 | 19 | 4.0 | 84.4 | |
| GE013 | 4C | 3.7 | 23 | 3.6 | 84.4 | |
| GE014 | 5C | 4.0 | 27 | 3.3 | 84.4 | |
| GE015 | 6C | 4.3 | 32 | 3.1 | 84.4 | |
| GE016 | 8C | 4.7 | 41 | 2.8 | 84.4 | |
| GE017 | 10C | 5.7 | 53 | 2.7 | 84.4 | |
| GE018 | 12C | 6.0 | 62 | 2.5 | 84.4 | |
| GE019 | 20C | 7.2 | 93 | 2.1 | 84.4 | |
| GE020 | 25C | 7.3 | 104 | 2.0 | 84.4 | |
| GE021 | 2C |
0.25 | 3.4 | 17 | 5.2 | 71.4 |
| GE022 | 3C | 3.6 | 21 | 4.4 | 71.4 | |
| GE023 | 4C | 3.9 | 26 | 3.9 | 71.4 | |
| GE024 | 5C | 4.2 | 30 | 3.7 | 71.4 | |
| GE025 | 6C | 4.6 | 36 | 3.5 | 71.4 | |
| GE026 | 8C | 5.1 | 48 | 3.2 | 71.4 | |
| GE027 | 10C | 6.1 | 61 | 3.0 | 71.4 | |
| GE028 | 12C | 6.2 | 69 | 2.8 | 71.4 | |
| GE029 | 20C | 7.5 | 104 | 2.4 | 71.4 | |
| GE030 | 25C | 8.1 | 126 | 2.2 | 71.4 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
