产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 黑 | 非标or UL | 20276 | 30V | VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -20~+105 | 1000 | 6D | 4D | 3 | 30 |
产品详情
主要特性 |
· 取得美国UL758认证 · 护套采用日本柔软改性PVC护套，耐油、耐磨 · 适合机床等油污腐蚀严重的环境 · 中高速首选 · 阻燃性能优 · Rohs环保对应 |

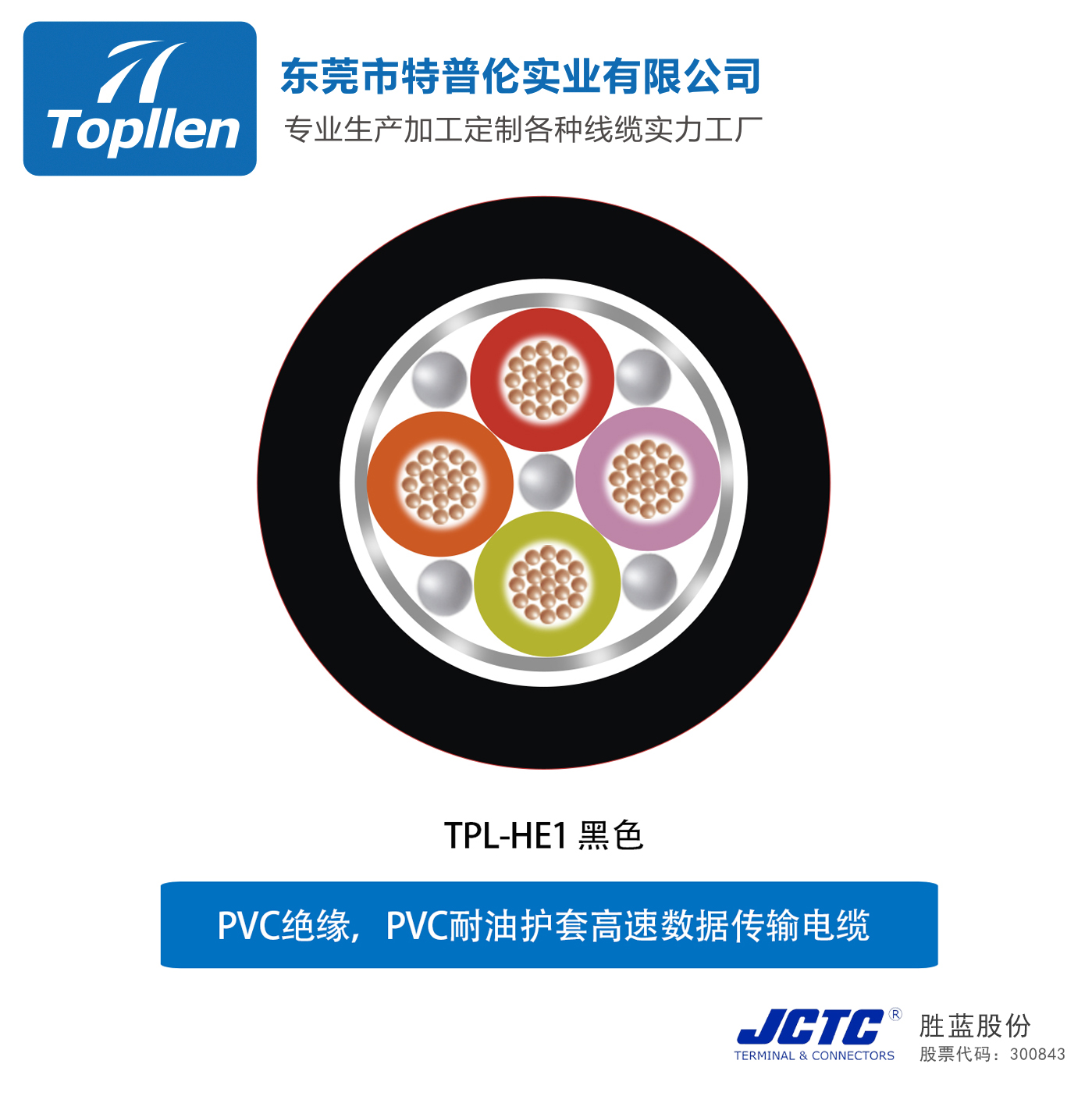

电缆结构 |
· 采用超细铜丝6类多股绞合导体，柔韧性好 · 耐热柔软PVC阻燃绝缘 · 每两根芯线以短节距对绞，再将所有对绞线以短节距围 绕高强度中心线绞合在一起 · 无纺布绕包 · 改性PVC阻燃护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★★★ | ★★★★ | ★★★ | ★★★★★ | ★★ | ★★ | ★★★★ | ★★★ | ★★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| HE001 | 2C | 0.14 | 3.0 | 13 | 3.7 | 126.3 |
| HE002 | 3C | 3.3 | 16 | 3.1 | 126.3 | |
| HE003 | 4C | 3.5 | 19 | 2.8 | 126.3 | |
| HE004 | 5C | 3.7 | 22 | 2.6 | 126.3 | |
| HE005 | 6C | 4.0 | 26 | 2.5 | 126.3 | |
| HE006 | 8C | 4.6 | 33 | 2.3 | 126.3 | |
| HE007 | 10C | 5.0 | 40 | 2.1 | 126.3 | |
| HE008 | 12C | 5.4 | 47 | 2.0 | 126.3 | |
| HE009 | 20C | 6.6 | 74 | 1.7 | 126.3 | |
| HE010 | 25C | 7.2 | 89 | 1.6 | 126.3 | |
| HE011 | 2C |
0.2 | 3.3 | 15 | 4.5 | 92.4 |
| HE012 | 3C | 3.4 | 19 | 3.8 | 92.4 | |
| HE013 | 4C | 3.7 | 23 | 3.4 | 92.4 | |
| HE014 | 5C | 4.0 | 26 | 3.1 | 92.4 | |
| HE015 | 6C | 4.3 | 31 | 3.0 | 92.4 | |
| HE016 | 8C | 5.0 | 41 | 2.8 | 92.4 | |
| HE017 | 10C | 5.6 | 50 | 2.6 | 92.4 | |
| HE018 | 12C | 5.9 | 59 | 2.4 | 92.4 | |
| HE019 | 20C | 7.1 | 89 | 2.0 | 92.4 | |
| HE020 | 25C | 7.2 | 99 | 1.9 | 92.4 | |
| HE021 | 2C |
0.25 | 3.4 | 17 | 5.1 | 75.8 |
| HE022 | 3C | 3.6 | 21 | 4.2 | 75.8 | |
| HE023 | 4C | 3.8 | 25 | 3.8 | 75.8 | |
| HE024 | 5C | 4.1 | 29 | 3.5 | 75.8 | |
| HE025 | 6C | 4.6 | 35 | 3.4 | 75.8 | |
| HE026 | 8C | 5.4 | 49 | 3.1 | 75.8 | |
| HE027 | 10C | 6.0 | 60 | 2.9 | 75.8 | |
| HE028 | 12C | 6.2 | 67 | 2.7 | 75.8 | |
| HE029 | 20C | 7.4 | 102 | 2.3 | 75.8 | |
| HE030 | 25C | 8.1 | 123 | 2.1 | 75.8 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
