产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 黑 | 非标 | - | 30V | VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -40~+80 | 5000 | 6D | 4D | 10 | 80 |
产品详情
主要特性 |
· 绝缘采用弹性XLPE材料、抗拉 · 环保TPU护套，抗拉、耐油、耐磨、耐气候、抗水解和微生物 · 适合于高速、长拖链运动场合的电线布线场合 · Rohs环保对应 |

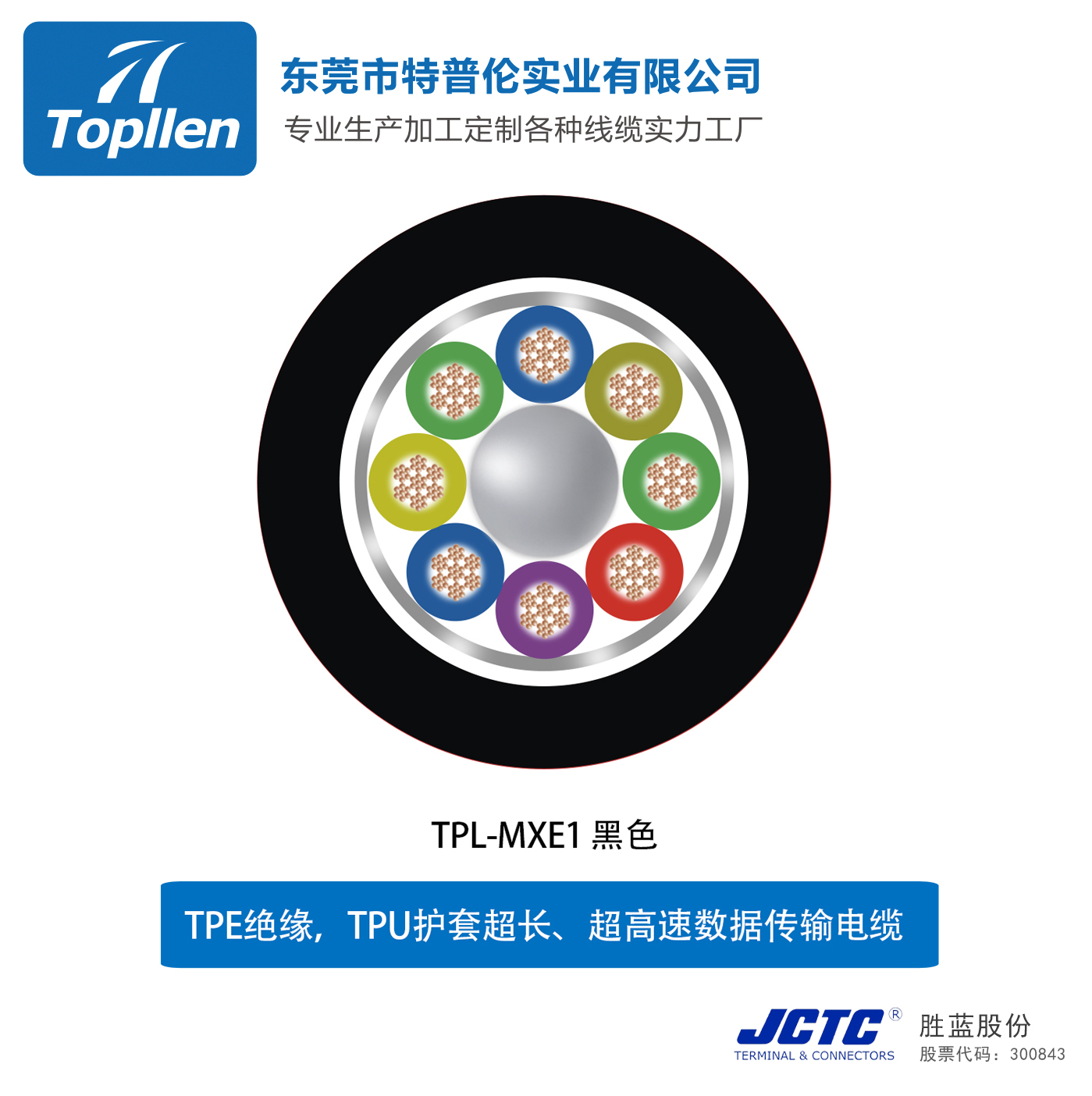

电缆结构 |
· 采用超细铜丝6类多股绞合导体，柔韧性好 · 绝缘采用弹性XLPE材料、抗拉 · 每两根芯线以短节距对绞，再将所有对绞线以短节距围 绕高强度中心线绞合在一起 · 无纺布绕包 · 环保TPU阻燃护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★★★★★ | ★★ | ★★★★★ | ★★★★★ | ★★ | ★★★★ | ★★★★ | ★★★★★ | ★★★★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| MXE001 | 2C | 0.14 | 3.3 | 13 | 3.9 | 123.6 |
| MXE002 | 3C | 3.5 | 16 | 3.3 | 123.6 | |
| MXE003 | 4C | 3.8 | 20 | 2.9 | 123.6 | |
| MXE004 | 5C | 4.1 | 23 | 2.7 | 123.6 | |
| MXE005 | 6C | 4.4 | 27 | 2.6 | 123.6 | |
| MXE006 | 8C | 5.0 | 34 | 2.4 | 123.6 | |
| MXE007 | 10C | 5.4 | 41 | 2.2 | 123.6 | |
| MXE008 | 12C | 5.8 | 49 | 2.1 | 123.6 | |
| MXE009 | 20C | 7.1 | 76 | 1.7 | 123.6 | |
| MXE010 | 25C | 7.8 | 92 | 1.6 | 123.6 | |
| MXE011 | 2C |
0.2 | 3.6 | 16 | 4.8 | 90.2 |
| MXE012 | 3C | 3.8 | 20 | 4.0 | 90.2 | |
| MXE013 | 4C | 4.0 | 24 | 3.6 | 90.2 | |
| MXE014 | 5C | 4.3 | 27 | 3.3 | 90.2 | |
| MXE015 | 6C | 4.7 | 32 | 3.1 | 90.2 | |
| MXE016 | 8C | 5.4 | 43 | 2.9 | 90.2 | |
| MXE017 | 10C | 6.1 | 53 | 2.7 | 90.2 | |
| MXE018 | 12C | 6.4 | 62 | 2.5 | 90.2 | |
| MXE019 | 20C | 7.7 | 94 | 2.1 | 90.2 | |
| MXE020 | 25C | 7.9 | 105 | 2.0 | 90.2 | |
| MXE021 | 2C |
0.25 | 3.7 | 18 | 5.2 | 77.3 |
| MXE022 | 3C | 3.9 | 21 | 4.4 | 77.3 | |
| MXE023 | 4C | 4.2 | 26 | 3.9 | 77.3 | |
| MXE024 | 5C | 4.5 | 30 | 3.6 | 77.3 | |
| MXE025 | 6C | 4.9 | 36 | 3.5 | 77.3 | |
| MXE026 | 8C | 5.8 | 50 | 3.2 | 77.3 | |
| MXE027 | 10C | 6.5 | 61 | 3.0 | 77.3 | |
| MXE028 | 12C | 6.7 | 68 | 2.8 | 77.3 | |
| MXE029 | 20C | 8.0 | 104 | 2.3 | 77.3 | |
| MXE030 | 25C | 8.8 | 126 | 2.2 | 77.3 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
