产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 黑、灰、橙、绿 | 非标or UL | 20276 | 30V | VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -20~+105 | 1000 | 8D | 4D | 3 | 20 |
产品详情
主要特性 |
· 取得美国UL758认证 · 适合小弯曲半径布线 · 中高速首选 · 阻燃性能优 · 带屏蔽，抗干扰性能优越 · Rohs环保对应 |

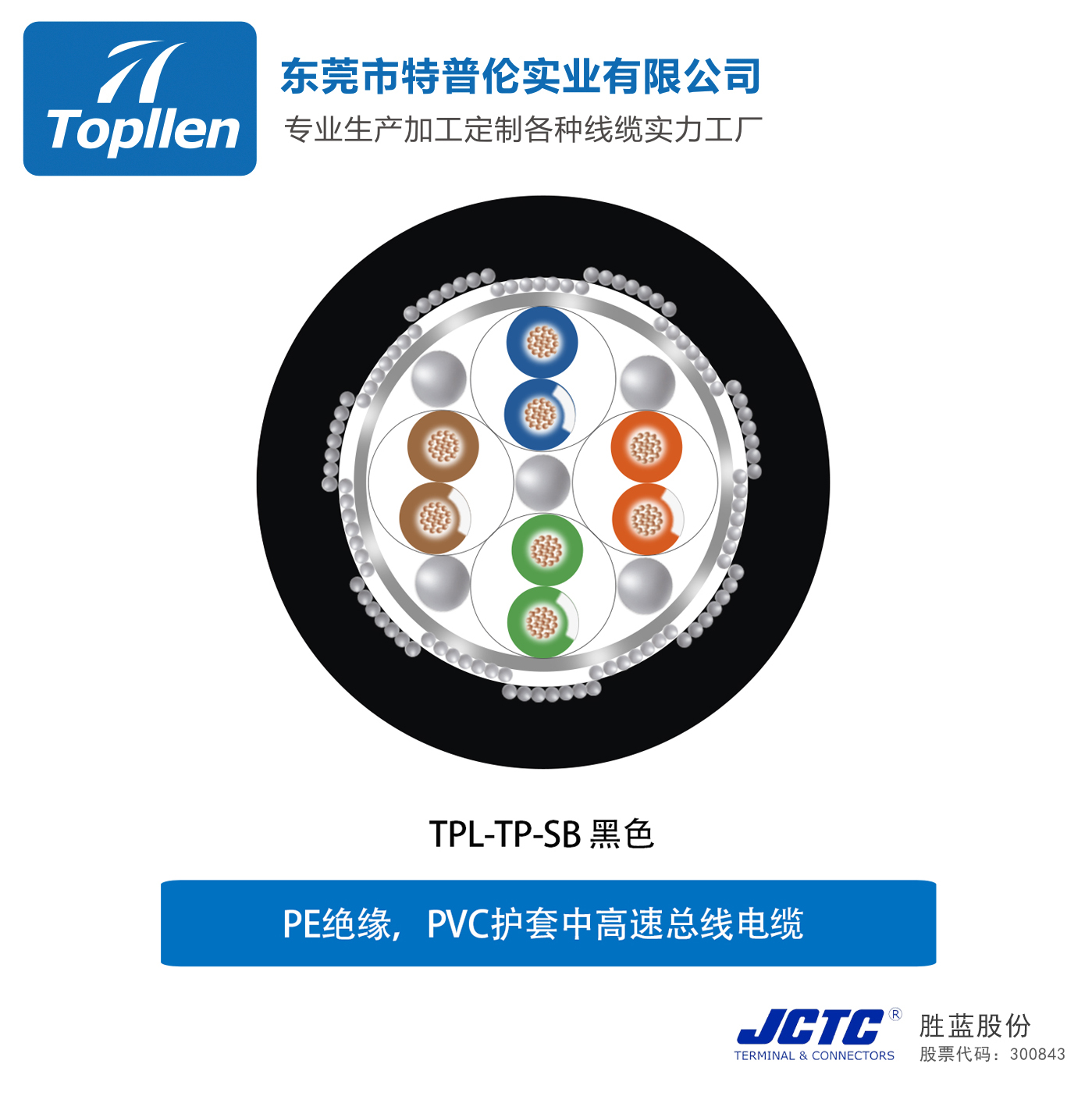

电缆结构 |
· 采用超细铜丝6类多股绞合导体，柔韧性好 · HDPE绝缘 · 束绞或对绞形式以短节距绞合在一起 · 铝箔绕包 · 镀锡铜编织屏蔽，屏蔽率≥85% · 耐热柔软PVC阻燃护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★★ | ★★★★ | ★★★ | ★★ | ★★★★ | ★★ | ★★★★ | ★★★ | ★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| TP001 | Spe/1PX26AWG | 4.1 | 27 | 4.1 | 126.9 | |
| TP002 | Spe/1PX24AWG | 4.9 | 37 | 5.3 | 86.8 | |
| TP003 | Spe/1PX22AWG | 6.2 | 58 | 7.0 | 56.9 | |
| TP004 | Profinet/4X0.14mm² | 5.5 | 56 | 3.8 | 133.0 | |
| TP005 | Profinet/4X0.2mm² | 6 | 65 | 5.0 | 84.9 | |
| TP006 | Profinet/4X0.38mm² | 6.5 | 83 | 6.5 | 50.2 | |
| TP007 | CAT.5e/T2PX0.14mm² | 5.2 | 41 | 3.3 | 126.3 | |
| TP008 | CAT.5e/T2PX0.2mm² | 5.7 | 48 | 4.0 | 92.4 | |
| TP009 | CAT.5e/T4PX0.14mm² | 6.2 | 60 | 2.5 | 126.3 | |
| TP010 | CAT.5e/T4PX0.20mm² | 6.6 | 68 | 3.0 | 92.4 | |
| TP011 | USB2.0/1PX30AWG+2X26AWG | 4.2 | 31 | 4.2 | 126.3 | |
| TP012 | USB2.0/1PX28AWG+2X24AWG | 4.8 | 40 | 5.2 | 92.4 | |
| TP013 | USB2.0/1PX26AWG+2X24AWG | 5.2 | 46 | 5.4 | 92.4 | |
| TP014 | USB2.0/1PX24AWG+2X24AWG | 5.8 | 54 | 5.6 | 92.4 | |
| TP015 | USB3.0/2Px28AWG+1Px28AWG+2x24AWG | 6.8 | 75 | 5.3 | 216/87.6 | |
| TP016 | USB3.0/2PX28AWG+1PX28AWG+2X28AWG | 8 | 70 | 4.0 | 216.0 | |
| TP017 | USB3.0/2PX30AWG+1PX32AWG+2X24AWG | 6.5 | 59 | 5.2 | 559/368/94.2 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
