产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 黑、灰、橙、绿 | 非标or UL | 20276 | 30V | FT2/VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -15~+80 | 200 | - | 4D | 0 | 0 |
产品详情
主要特性 |
· 取得美国UL758认证 · 采用5、6类绞合导体 · 适合于非运动场合的电线布线场合 · 适合机床等油污腐蚀严重的环境 · 带屏蔽，抗干扰性能优越 · Rohs环保对应 |

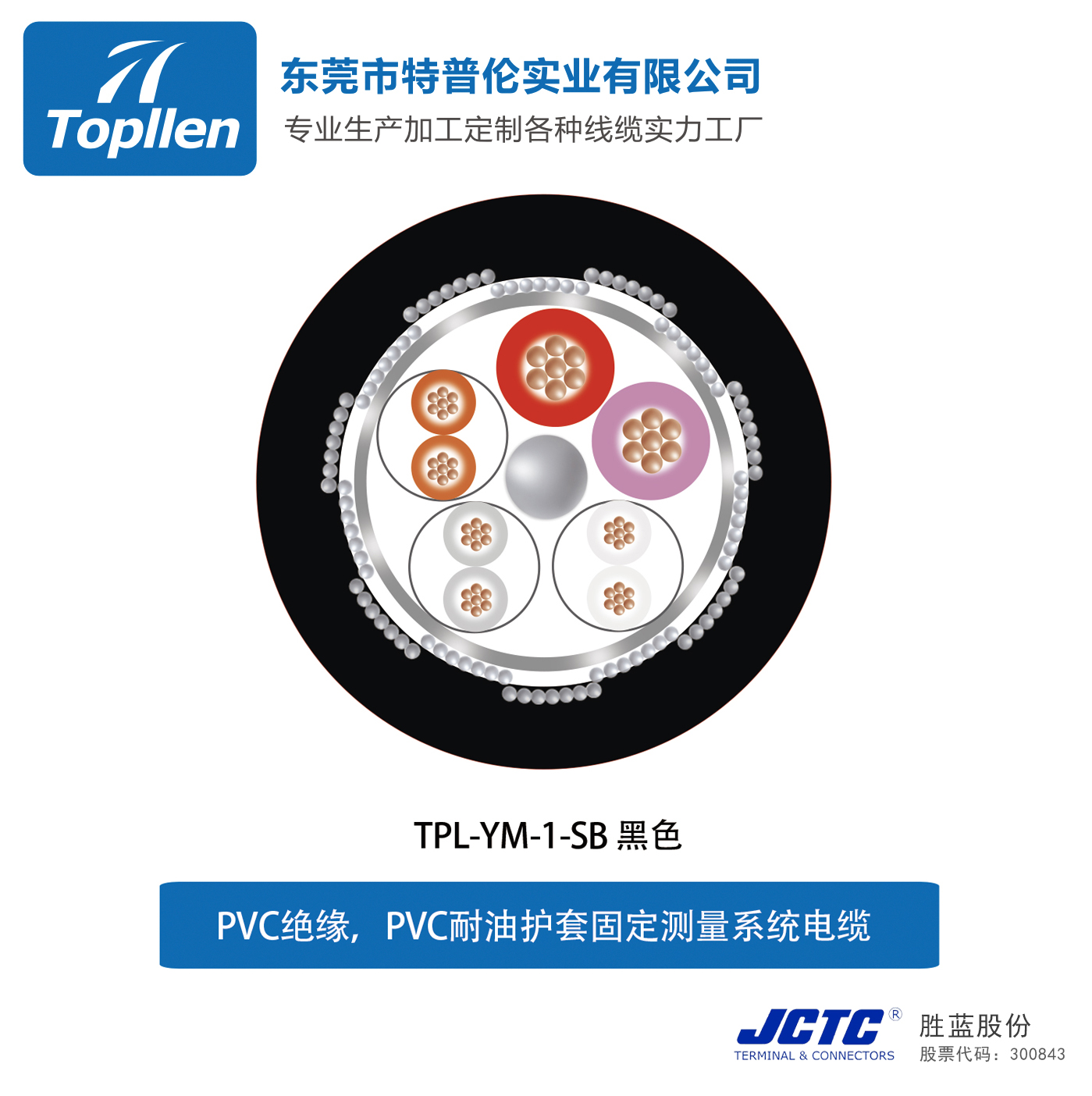

电缆结构 |
· 采用5、6类多股绞合导体 · PVC阻燃绝缘 · 不同物料号采用单独设计方案（更多细节参见数据规格表） · 铝箔绕包 · 镀锡铜编织屏蔽，屏蔽率≥85% · 耐油PVC阻燃护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★ | ★★ | ★★ | ★★★★★ | ★★★★ | ★ | ★★ | ★ | ★★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| YM001 | 3X(1PX0.14mm²-AB)+3X0.14mm²-AB | 7.7 | 71 | 1.9 | 133.0 | |
| YM002 | 4X(1PX0.14mm²-AB)+2X1.0mm² | 9.2 | 113 | 14.0 | 133/18.1 | |
| YM003 | 5PX0.25mm² | 7.7 | 74 | 4.3 | 74.3 | |
| YM004 | 6PX0.25mm² | 8.2 | 86 | 4.0 | 74.3 | |
| YM005 | 3PX0.14mm²+2X0.34mm² | 7.2 | 66 | 6.0 | 133/52.6 | |
| YM006 | 4X(1PX0.14mm²-AB)+2X0.5mm² | 9.7 | 125 | 10.0 | 133/34.6 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
