产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 白 | 非标 | - | 30V/300V | VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -20~+105 | 2000 | 6D | 4D | 3 | 30 |
产品详情
主要特性 |
· 高性能拖链技术 · 特殊设计，重量轻，配合无尘拖链组件使用，不易压垮组件 · 带屏蔽，抗干扰性能优越 · Rohs环保对应 |

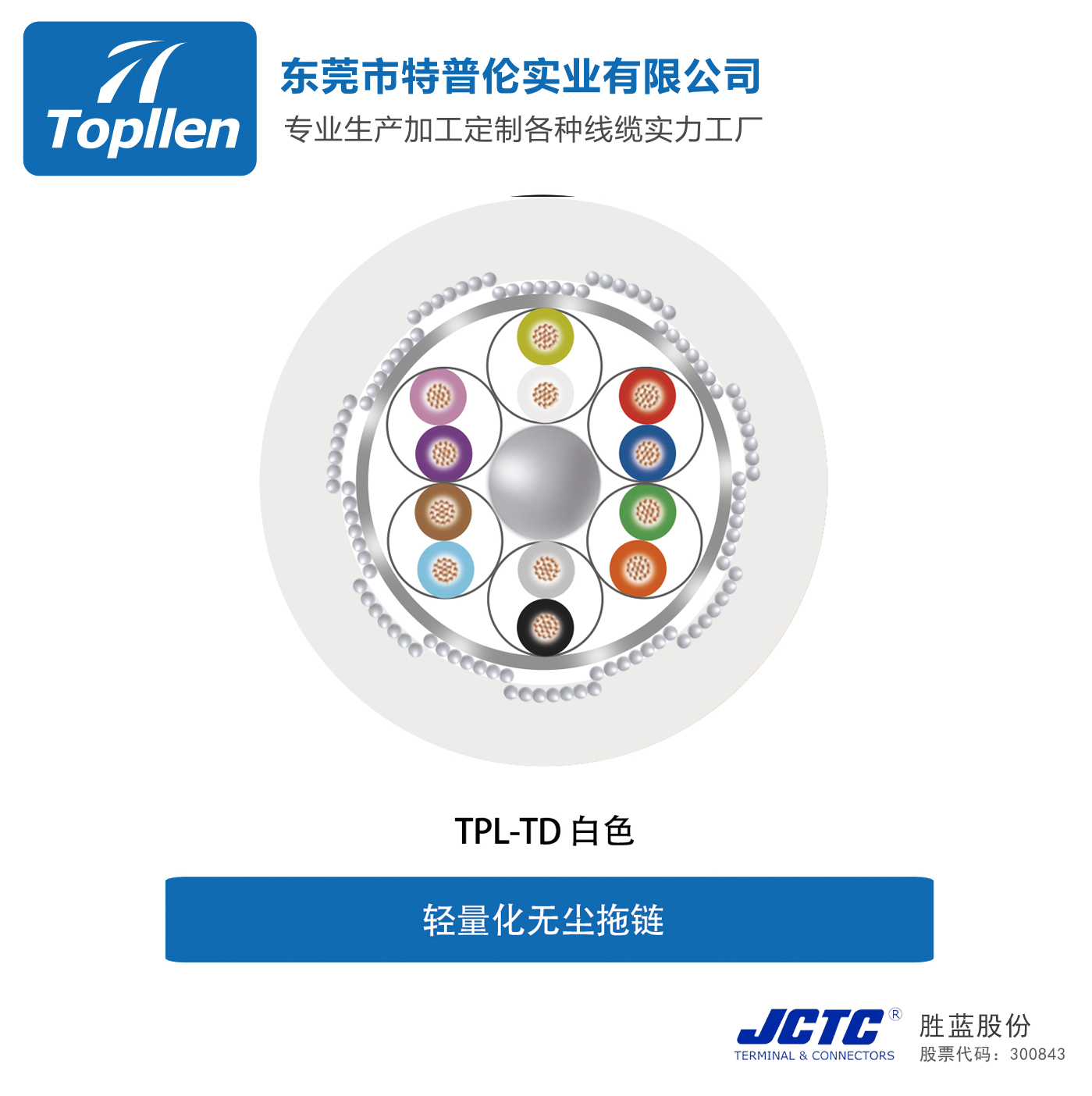

电缆结构 |
· 采用超细铜丝6类多股绞合导体，柔韧性好 · 绝缘采用弹性TPE材料 · 芯线以优化短节距绞合在一起 · PTFE绕包 · 镀锡铜缠绕屏蔽，屏蔽率≥95% · 改性白色PVC护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★★★ | ★★★★ | ★★★ | ★★ | ★★★★ | ★★★ | ★★★ | ★★★ | ★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| TD001 | 2P |
0.14 | 4.3 | 30 | 3.0 | 135.4 |
| TD002 | 3P | 4.6 | 35 | 2.5 | 135.4 | |
| TD003 | 4P | 4.9 | 42 | 2.3 | 135.4 | |
| TD004 | 5P | 5.4 | 48 | 2.1 | 135.4 | |
| TD005 | 6P | 5.8 | 56 | 2.0 | 135.4 | |
| TD006 | 8P | 6.9 | 76 | 1.9 | 135.4 | |
| TD007 | 10P | 7.7 | 92 | 1.8 | 135.4 | |
| TD008 | 2P | 0.25 | 4.9 | 39 | 4.3 | 75.8 |
| TD009 | 3P | 5.1 | 48 | 3.6 | 75.8 | |
| TD010 | 4P | 5.6 | 58 | 3.2 | 75.8 | |
| TD011 | 5P | 6.1 | 67 | 3.0 | 75.8 | |
| TD012 | 6P | 6.8 | 81 | 2.9 | 75.8 | |
| TD013 | 2P | 0.34 | 5.4 | 48 | 5.1 | 58.3 |
| TD014 | 3P | 5.7 | 58 | 4.3 | 58.3 | |
| TD015 | 4P | 6.4 | 74 | 3.9 | 58.3 | |
| TD016 | 5P | 7.0 | 85 | 3.6 | 58.3 | |
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| TD017 | 8C | 0.14 | 4.6 | 39 | 2.2 | 135.4 |
| TD018 | 3C | 0.25 | 3.7 | 26 | 4.3 | 75.8 |
| TD019 | 4C | 4.2 | 36 | 4.5 | 58.3 | |
| TD020 | 2C | 0.34 | 3.8 | 26 | 6.1 | 58.3 |
| TD021 | 3C | 4.0 | 32 | 5.1 | 58.3 | |
| TD022 | 4C | 4.3 | 38 | 4.6 | 58.3 | |
| TD023 | 7C | 5.0 | 56 | 3.8 | 58.3 | |
| TD024 | 19C | 7.8 | 128 | 2.8 | 58.3 | |
| TD025 | 3C | 0.5 | 4.5 | 41 | 6.7 | 37.9 |
| TD026 | 4C | 4.8 | 50 | 6.0 | 37.9 | |
| TD027 | 6C | 5.7 | 68 | 5.3 | 37.9 | |
| TD028 | 12C | 7.3 | 118 | 4.2 | 37.9 | |
| TD029 | 3C | 0.75 | 5.3 | 56 | 8.8 | 25.8 |
| TD030 | 4C | 5.7 | 68 | 7.9 | 25.8 | |
| TD031 | 3C | 1.0 | 5.8 | 69 | 10.7 | 18.7 |
| TD032 | 4C | 6.5 | 88 | 9.8 | 18.7 | |
| TD033 | 3C | 1.5 | 6.8 | 95 | 14.0 | 12.6 |
| TD034 | 4C | 7.5 | 120 | 12.6 | 12.6 | |
| TD035 | 3C | 2.5 | 8.1 | 141 | 19.4 | 7.6 |
| TD036 | 4C | 8.9 | 178 | 17.5 | 7.6 | |
| TD037 | 2Px0.14mm²+2x0.34mm² | 4.7 | 41 | 6.7 | 58.3 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
