产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 白 | 非标 | - | 30V/300V | VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -20~+105 | 2000 | 6D | 4D | 3 | 30 |
产品详情
主要特性 |
· 高性能拖链技术 · 特殊设计，重量轻，配合无尘拖链组件使用，不易压垮组件 · 带屏蔽，抗干扰性能优越 · Rohs环保对应 |

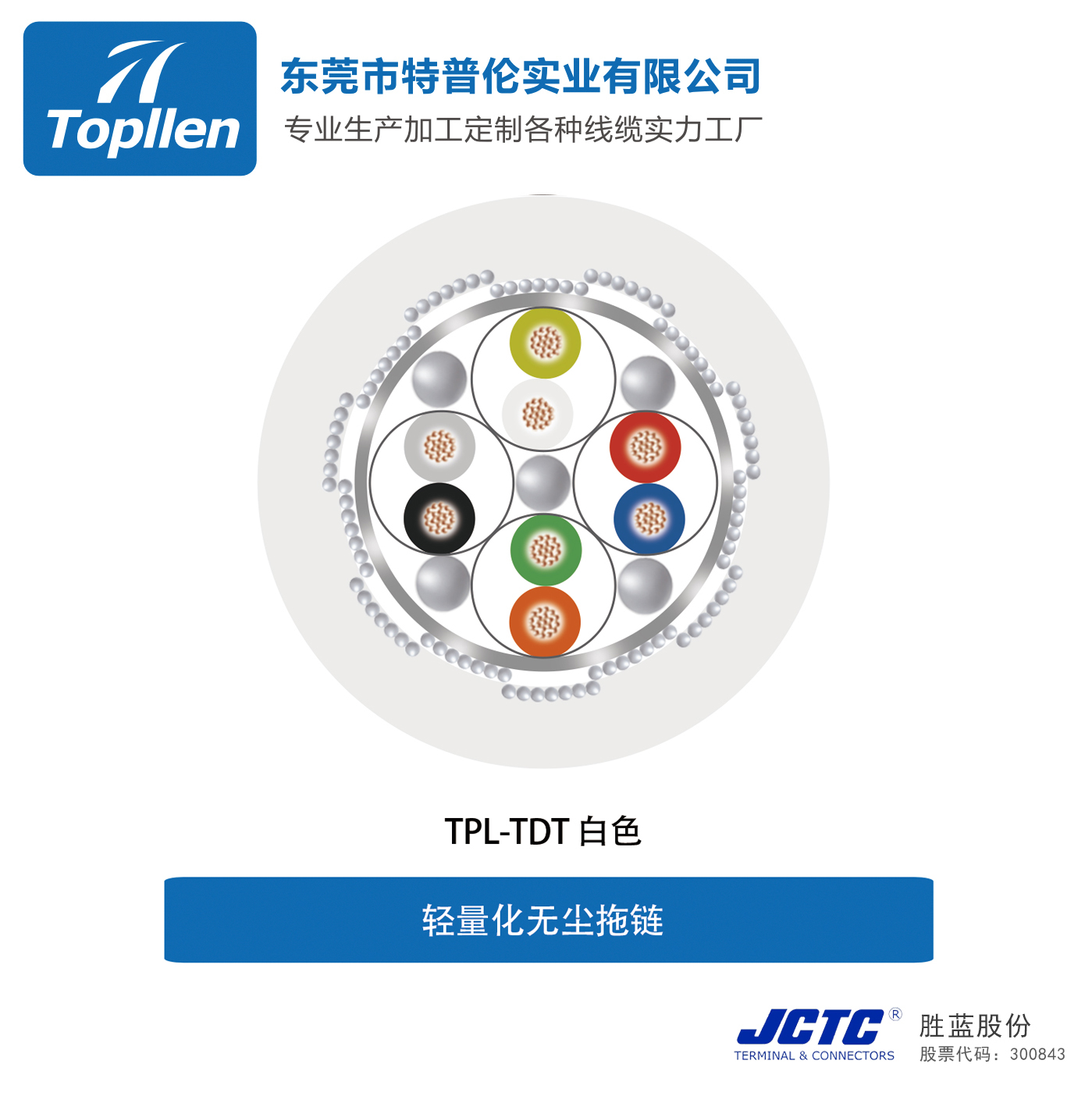

电缆结构 |
· 采用超细铜丝6类多股绞合导体，柔韧性好 · 绝缘采用弹性TPE材料 · 芯线以优化短节距绞合在一起 · PTFE绕包 · 镀锡铜缠绕屏蔽，屏蔽率≥95% · 改性白色PVC护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★★★ | ★★★★ | ★★★ | ★★ | ★★★★ | ★★★ | ★★★ | ★★★ | ★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| TDT001 | 2P |
0.14 | 3.9 | 26 | 2.9 | 135.4 |
| TDT002 | 3P | 4.2 | 32 | 2.5 | 135.4 | |
| TDT003 | 4P | 4.5 | 38 | 2..2 | 135.4 | |
| TDT004 | 5P | 5.0 | 44 | 2.1 | 135.4 | |
| TDT005 | 6P | 5.4 | 51 | 2.0 | 135.4 | |
| TDT006 | 8P | 6.5 | 70 | 1.9 | 135.4 | |
| TDT007 | 10P | 7.3 | 85 | 1.7 | 135.4 | |
| TDT008 | 2P | 0.25 | 4.5 | 35 | 4.2 | 75.8 |
| TDT009 | 3P | 4.7 | 43 | 3.5 | 75.8 | |
| TDT010 | 4P | 5.2 | 53 | 3.2 | 75.8 | |
| TDT011 | 5P | 5.7 | 61 | 3.0 | 75.8 | |
| TDT012 | 6P | 6.4 | 75 | 2.8 | 75.8 | |
| TDT013 | 2P | 0.34 | 5.0 | 43 | 5.0 | 58.3 |
| TDT014 | 3P | 5.3 | 53 | 4.2 | 58.3 | |
| TDT015 | 4P | 6.0 | 68 | 3.8 | 58.3 | |
| TDT016 | 5P | 6.6 | 79 | 3.6 | 58.3 | |
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| TDT017 | 8C | 0.14 | 4.2 | 35 | 2.2 | 135.4 |
| TDT018 | 3C | 0.25 | 3.3 | 23 | 4.2 | 75.8 |
| TDT019 | 4C | 3.8 | 33 | 4.4 | 58.3 | |
| TDT020 | 2C | 0.34 | 3.4 | 23 | 5.9 | 58.3 |
| TDT021 | 3C | 3.6 | 28 | 5.0 | 58.3 | |
| TDT022 | 4C | 3.9 | 34 | 4.5 | 58.3 | |
| TDT023 | 7C | 4.6 | 51 | 3.7 | 58.3 | |
| TDT024 | 19C | 7.8 | 128 | 2.8 | 58.3 | |
| TDT025 | 3C | 0.5 | 4.1 | 37 | 6.5 | 37.9 |
| TDT026 | 4C | 4.4 | 46 | 5.9 | 37.9 | |
| TDT027 | 6C | 5.3 | 63 | 5.2 | 37.9 | |
| TDT028 | 12C | 7.3 | 118 | 4.2 | 37.9 | |
| TDT029 | 3C | 0.75 | 4.9 | 51 | 8.6 | 25.8 |
| TDT030 | 4C | 5.3 | 63 | 7.8 | 25.8 | |
| TDT031 | 3C | 1.0 | 5.4 | 64 | 10.5 | 18.7 |
| TDT032 | 4C | 6.1 | 82 | 9.6 | 18.7 | |
| TDT033 | 3C | 1.5 | 6.4 | 89 | 13.8 | 12.6 |
| TDT034 | 4C | 7.2 | 115 | 12.5 | 12.6 | |
| TDT035 | 3C | 2.5 | 7.8 | 135 | 19.2 | 7.6 |
| TDT036 | 4C | 8.5 | 170 | 17.3 | 7.6 | |
| TDT037 | 2Px0.14mm²+2x0.34mm² | 4.3 | 37 | 6.5 | 58.3 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
