产品详情
规格参数
| 护套颜色 | 获得标准 | UL文件NO. | 额定电压 | 耐燃性 |
| 黑、灰、橙、绿 | 非标or UL | 2501 | 600/1000V | VW-1 |
移动参数
| 使用温度范围 | 拖链次数(万次) | 拖链最小弯曲半径 | 固定敷设最小弯曲半径 | 最大架空速度 | 最大加速度 |
| -20~+105 | 1000 | 8D | 4D | 3 | 20 |
产品详情
主要特性 |
· 取得美国UL758认证 · 适合小弯曲半径布线 · 中高速首选 · 阻燃性能优 · 带屏蔽，抗干扰性能优越 · Rohs环保对应 |

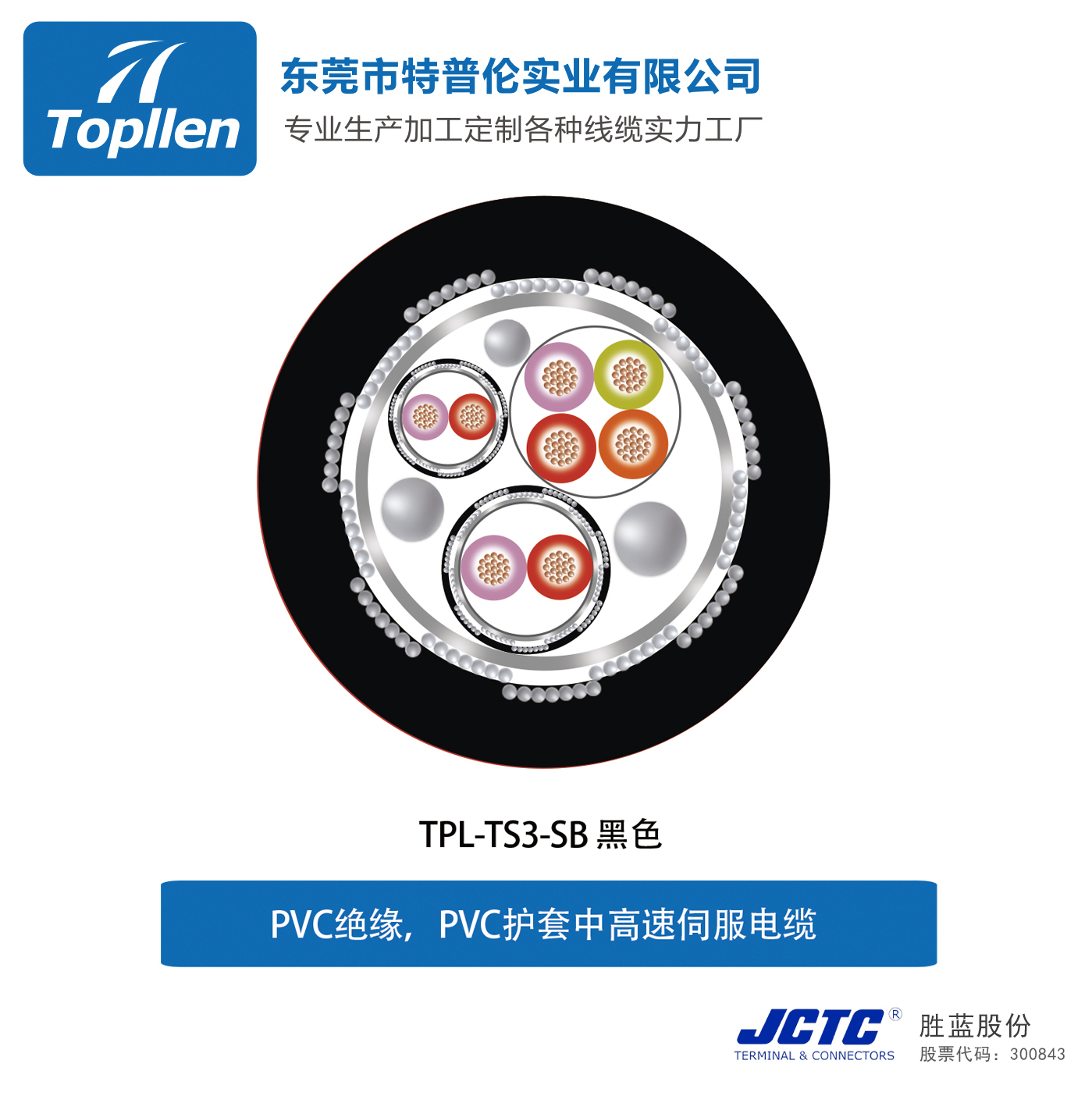

电缆结构 |
· 采用超细铜丝6类多股绞合导体，柔韧性好 · 耐热柔软PVC阻燃绝缘 · 不同物料号采用单独设计方案（更多细节参见数据规格表） · 铝箔绕包 · 镀锡铜编织屏蔽，屏蔽率≥85% · 耐热柔软PVC阻燃护套 |
产品性能
| 耐长拖链距离 | 柔软性 | 耐候性 | 耐油性 | 耐干扰性 | 耐扭转性 | 耐摇摆性 | 电拖链命测试 | 耐酸碱腐蚀 |
| ★★ | ★★★★ | ★★★ | ★★ | ★★★★ | ★★ | ★★★★ | ★★★ | ★★ |
规 格
产品编号 | 规格(mm²) | 外径(mm) | 重量kg/km | 载流量A(30℃) | 导体电阻Ω/km(20℃) | |
| TS001 | 4GX0.75mm²+2X0.34mm²-AB+2X0.3mm²-AB | 11.9 | 225 | 9.0 | 55.4/24.4 | |
| TS002 | 4GX1.0mm²+2X0.75mm²-AB+2X0.3mm²-AB | 12.4 | 262 | 10.6 | 24.4/18.1 | |
| TS003 | 4GX1.5mm²+2X0.75mm²-AB+2X0.4mm²-AB | 13.5 | 298 | 13.3 | 24.4/12.2 | |
| TS004 | 4GX2.5mm²+2X1.0mm²-AB+2X0.5mm²-AB | 14.8 | 370 | 18.3 | 34.6/18.1/7.6 | |
1.以上表格只列出一部分产品，需要更多规格请联系我们。（C=芯数 P=对绞）
2.以上数字仅为参考值，数字以最终规格书为准。
